Agrisensors • SENSOR X ETH

Controllo Ambientale, Energetico e Sicurezza Infrastrutturale
Ambiente • Power Grid • Anti-Allagamento

Un'unica unità hardware compatta e ad alta affidabilità per il monitoraggio continuo di server room, quadri elettrici, impianti industriali e locali critici. Gestione remota nativa tramite Cloud Blynk e notifiche in tempo reale.

Richiedi informazioni Come funziona

Telemetria Integrata

Analisi di Rete: V, A, W, kWh, Hz e Fattore di Potenza (PF)
Clima & Gas: Temperatura, Umidità, Pressione e CO2/Fumi (PPM)
Diagnostica Sicurezza: Contatto pulito per loop continuità / tamper
Rilevamento Liquidi: Sensore continuità allagamento immediato
Attuazione Remota: 1x Relè di potenza integrato + controllo locale

Specifiche Tecniche Hardware

Architettura elaborativa industriale e sensoristica ad alta precisione integrata.

Architettura & Rete

MCU: Microcontrollore ATmega2560
LAN: Controller Ethernet RJ45 (W5100)
IP Config: Assegnazione dinamica DHCP
Diagnostic: LED fisico di stato Link LAN
Cloud: Integrazione nativa Blynk IoT

Telemetria Elettrica

Modulo: PZEM-004T v3.0 via UART2
Parametri: Tensione (V), Corrente (A)
Potenza: Attiva (W) e Frequenza (Hz)
Energia: Consumo cumulativo (kWh)
Efficienza: Fattore di Potenza (PF)

Sensori Ambientali

BME280 (I2C): Temp (°C) & Umidità (%)
Pressione: Pressione Atmosferica (hPa)
MQ135 (Analog): Qualità Aria (PPM)
Rilevamento Gas: CO2, Ammoniaca, Benzene, Fumo
Sampling: Refresh dati ogni 2 secondi

Diagnostica & Sicurezza

Allagamento: Sensore continuità acqua
Tamper: Contatto pulito porta rack / loop
LED Allarme: Indicatore fisico di anomalia
Notifiche: Alert immediati su smartphone

Attuazione & Controllo

Output: 1x Relè di Potenza programmabile
Controllo Locale: Pulsante con debounce
Controllo Cloud: Switch remoto via App/Dashboard
Sync: Sincronizzazione automatica stato

Piattaforma IoT Blynk

Virtual Pins: V1-V3 (Clima), V5 (Gas)
Virtual Pins Power: V9-V14 (Energia/PF)
Virtual Pins Security: V6 (Acqua), V8 (Loop)
Storico: Grafici temporali ed esportazione

Architettura Operativa & Flusso Dati

Dal campo al cloud: come SENSOR X ETH protegge le tue infrastrutture.

Monitoraggio Attivo in 4 Fasi

Acquisizione Multi-Sensoriale Continua: I moduli BME280, MQ135 e PZEM-004T v3.0 acquisiscono ogni 2 secondi le grandezze elettriche, la qualità dell'aria e i parametri termo-igrometrici.
Controllo Sicurezza e Diagnostica Istantanea: I circuiti di continuità monitorano costantemente la presenza di infiltrazioni d'acqua e lo stato dei tamper/porte dei cabinet.
Trasmissione Sicura via Ethernet LAN: Tramite lo stack TCP/IP ed il controller W5100, i dati vengono inviati in tempo reale alla piattaforma cloud Blynk con indirizzamento DHCP automatico.
Visualizzazione Dashboard & Attuazione Remota: L'utente analizza lo storico e le metriche di potenza, riceve notifiche push in caso di allarme e può azionare il relè locale da remoto o via pulsante.

Richiedici un preventivo personalizzato

Declinazioni & Formati di Installazione

Un'unica tecnologia adattabile a qualsiasi contesto applicativo e industriale.

Formato Rack 1U/2U

Server Room & Datacenter

Monitoraggio microclima rack, assorbimento elettrico dei PDU, allarme anti-allagamento sotto il pavimento galleggiante e anti-intrusioni.

Modulo Guida DIN

Quadri Elettrici & Locali Tecnici

Installazione a quadro per prevenire incendi da sovratemperatura, monitorare i carichi e rilevare perdite idriche in centrali termiche.

Wall-Mount IP65

Agritech & Filiera Alimentare

Box stagno per serre smart, cantine e ambienti HACCP. Controllo umidità, fumi, pompe e gestione automatizzata elettrovalvole.

Desktop Standalone

Uffici & Indoor Air Quality

Case elegante con display per sale riunioni e spazi lavorativi. Monitoraggio costante della qualità dell'aria (IAQ) e attivazione ricambi d'aria.

Controllo in Tempo Reale

Monitoraggio Avanzato via Web & Mobile

Il sistema si integra nativamente con Blynk, piattaforma IoT enterprise leader a livello mondiale usata da un elevato numero di aziende per la gestione e l'analisi dei dati in tempo reale.

Dashboard Console Web (PC)

Pannello di controllo professionale accessibile via browser per:

Visualizzazione grafica di parametri ambientali (Temperatura, Umidità, Pressione, Gas)
Analisi dei consumi elettrici (Tensione V, Corrente A, Potenza W, Frequenza Hz, Cos φ)
Stato degli attuatori e sensori di sicurezza (Sensore acqua, Porta, Relay)
Storico e reportistica dei consumi con export dati

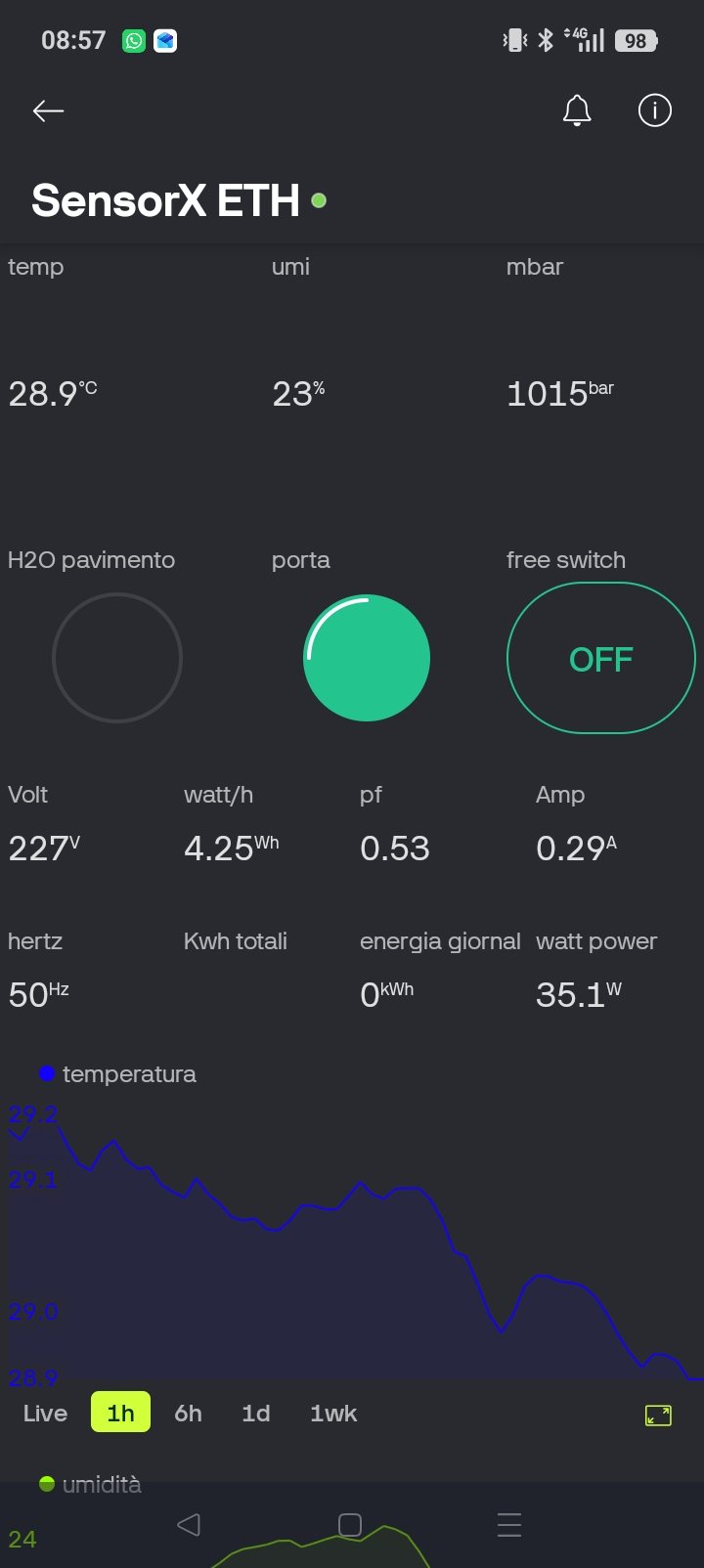

App Mobile Smartphone (iOS / Android)

Interfaccia moderna e reattiva per il controllo in mobilità:

Notifiche push immediate al superamento delle soglie critiche
Grafici temporali in tempo reale (Live, 1h, 6h, 1d, 1wk)
Controllo remoto degli switch e degli attuatori in un tap
Massima affidabilità garantita da un'infrastruttura Cloud globale

Controllo Ambientale, Energetico e Sicurezza Infrastrutturale Ambiente • Power Grid • Anti-Allagamento
